【イラレ】アイソメトリック ガイドの作り方

アドビIllustratorで、
アイソメトリックのイラストを作りたい？！
作りましょう♪

イラレでアイソメ アイソメトリックのガイドの作り方

アイソメトリック、略してアイソメ。
アイソメトリックとは、間口・奥行き・高さの3方向で作る角度がそれぞれ120度になるように描かれた投影図のひとつで等角図または等角投影図と呼ばれます。
ポスターや印刷物、WEBデザイン、動画でもよく見かける手法の一つです。

イラストの無料ダウンロードはこちら

ツトム

アイソメトリック
憧れるけれども、作るの難しいんじゃないの？

トロッコ

イラレでガイドの作り方さえ覚えてしまえば、
様々なアイソメイラストが作れるわよ。

それでは早速イラレでアイソメ用のガイドを作っていきましょう！

アイソメのガイドを作ろう 長方形グリッドツールで簡単！

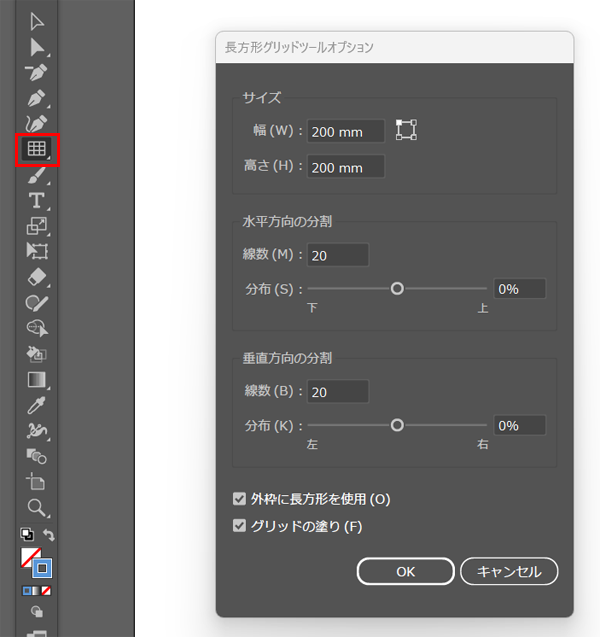

長方形グリッドツールを選択し、設定画面を表示します。
例として、サイズ幅200mm、高さ200mm
水平方向の分割の線数を20、垂直方向の分割の線数を20としました。

外側に長方形を使用、グリッドの塗りの両方にチェックを入れて「ＯＫ」を押します。

正方形の方眼用紙のようなガイドができます。
（ガイドの色はお好みの色にしてください。）

回転ツールの設定

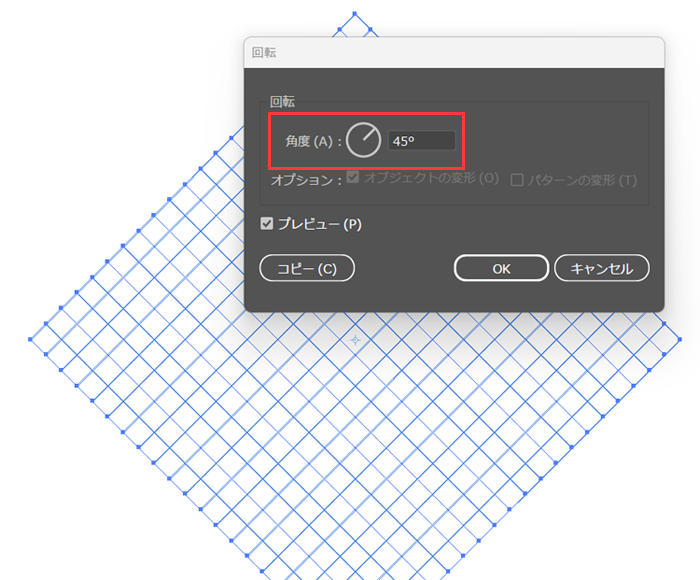

続いてグリッドを選択し、回転ツールの設定を開きます。
角度を45度にし「ＯＫ」します

拡大縮小ツールの設定

続いてグリッドを選択し、拡大縮小ツールの設定を開きます。

縦横比を変更を選択、垂直方向のみ57.74％とし、アイソメトリック用のグリッドが完成します。

ツトム

57.74％とは、また細かい数字だね。

トロッコ

アイソメトリックを作るために外せない数字だから、

間違いないように57.74％と入力してね。

ガイドに沿って図形を作ろう！

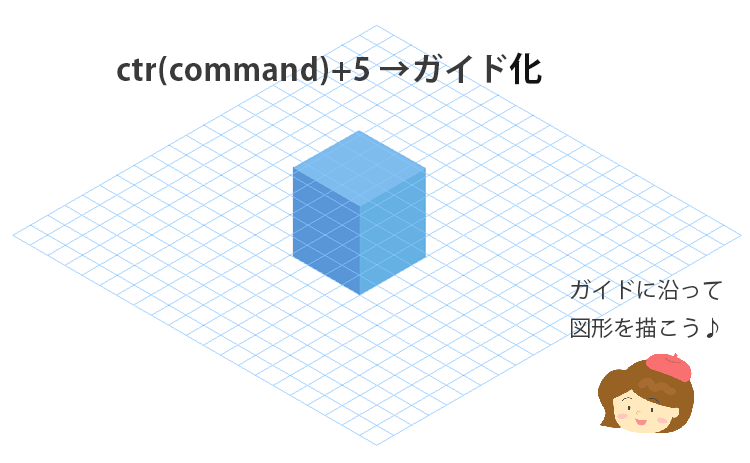

これでアイソメトリック用のグリッドが完成しました。
すぐにctr(command)+5で、グリッドをガイド化しましょう。

あとは、ペンツールを使っていろいろな図形を作ってみてください。

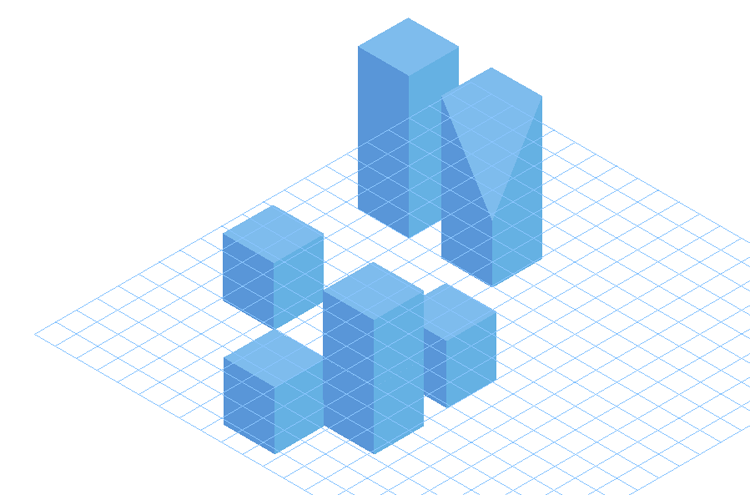

立方体をたくさん作り、積み上げていくだけでも、アイソメ感が出てきます。

いろいろな作品を見ながら、あなたならではのオリジナルのアイソメ作品をいろいろ作ってみてくださいね。
